Équipement : bassin d’aération

2.1 P&ID

2.2 Définition des fonctions

2.3 Description des fonctions

L’équipement « Bassin d’aération » assure le traitement biologique de l’effluent.

2.3.1 Mesure : fonction équipement générique

2.3.2 Aération : fonction équipement spécifique

La fonction équipement « Aération » est assurée par les deux turbines d’aération.
On retrouve différents modes d’aération sélectionnables en supervision :

1. Le mode « Rédox » ;
2. Le mode « Oxygène » ;
3. Le mode « Mixte » ;
4. Le mode « Horloge ».

Figure 1 : Modes d'aération

Lorsque le mode rédox est sélectionné, les turbines d’aération sont asservies à la sonde Rédox. L’exploitant renseigne un seuil bas de la mesure de Rédox déclenchant le démarrage de l’aération lorsque la mesure est inférieure ou égale à ce seuil et un seuil haut pour définir l’arrêt de l’aération lorsque la mesure de Rédox dépasse ce dernier :

Figure 2 : mode rédox

Lorsque le mode Oxygène est sélectionné, les turbines d’aération sont asservies à la sonde Oxygène. L’exploitant renseigne un seuil bas de la mesure d’oxygène déclenchant le démarrage de l’aération lorsque la mesure est inférieure ou égale à ce seuil et un seuil haut pour définir l’arrêt de l’aération lorsque la mesure d’oxygène est supérieure ou égale à ce seuil :

Figure 3 : mode oxygène

Lorsque le mode mixte est sélectionné, les turbines d’aération sont asservies aux sondes d’oxygène & Rédox. L’exploitant renseigne un seuil bas de la mesure rédox déclenchant le démarrage de l'aération lorsque la mesure est inférieure ou égale à ce seuil et un seuil haut de la mesure oxygène permettant de définir l’arrêt des turbines :

Figure 4 : mode mixte

Lorsque le mode horloge est sélectionné, les turbines d’aération sont asservies à 5 plages paramétrées depuis l’IHM. On y retrouve les éléments suivants :

1. Utilisation de la plage horaire : Permet de définir si l’automatisme prend en compte ou non la plage paramétrée ;
2. Heure de marche : Au format HHMM, ce paramètre permet de définir l’heure à partir de laquelle on prend en compte les paramètres de temps de marche et de temps d’arrêt des turbines ;
3. Heure d’arrêt : Au format HHMM, ce paramètre permet de définir l’heure au-delà de laquelle on ne prend plus en compte les paramètres de temps de marche et d’arrêt des turbines ;
4. Temps de marche : Ce paramètre permet de définir le temps de marche des turbines lorsque la plage horaire est en cours ;
5. Temps d’arrêt : Ce paramètre permet de définir le temps d’arrêt des turbines lorsque la plage horaire est en cours.

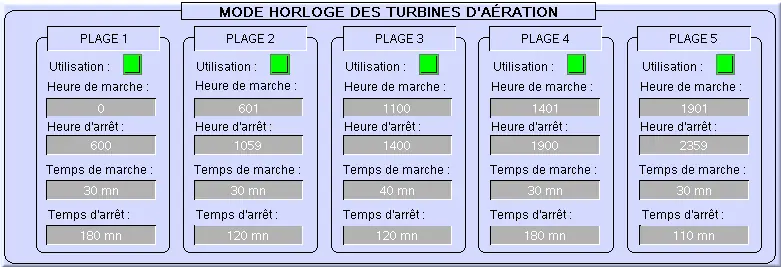

Figure 5 : mode horloge

Attention : L’Heure de marche doit impérativement être inférieure à l’heure d’arrêt,
sinon la plage horaire n’est pas prise en compte !

Heure minimum : 0
Heure maximum : 2359

Gestion des échecs :

Lorsque le mode Oxygène, le mode Rédox ou le mode Mixte sont sélectionnés, une gestion d’échec d’aération est disponible en supervision permettant de changer automatiquement le mode en cours.

On retrouve les paramètres suivants :

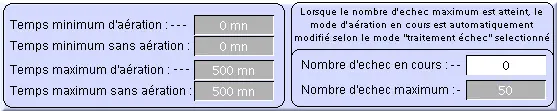

Figure 6 : tableau de bord des échecs

Lorsque le seuil attendu n’est pas obtenu avant les temps maxi d’aération ou de non aération, on déclenche un échec d’aération.

Lorsque le nombre d’échec dépasse le nombre d’échec maximum, le mode d’aération en cours est automatiquement modifié selon le mode de traitement d’échec sélectionné :

Figure 7 : mode traitement échec

On retrouve également un basculement de mode automatique sur défaut 4-20mA des sondes rédox & oxygène. Par exemple, si le mode oxygène est sélectionné et qu’un défaut 4-20mA de la sonde oxygène est actif, on bascule automatiquement en mode rédox.

2.3.3 Agitation : fonction équipement spécifique

La fonction équipement « Agitation » est assurée par l’agitateur immergé.

L’ordre de marche de l’agitateur est donné lorsque les turbines sont en phase d’arrêt afin de permettre une déphosphatation permanente du bassin.

On retrouve en supervision un paramètre permettant de retarder le démarrage de l’agitateur suite à l’arrêt des turbines d’aération :

Figure 8 : Temporisation de retard

On retrouve depuis le PC de traçabilité le suivi des évènements de l’aération et de l’agitation ainsi que les données associées :

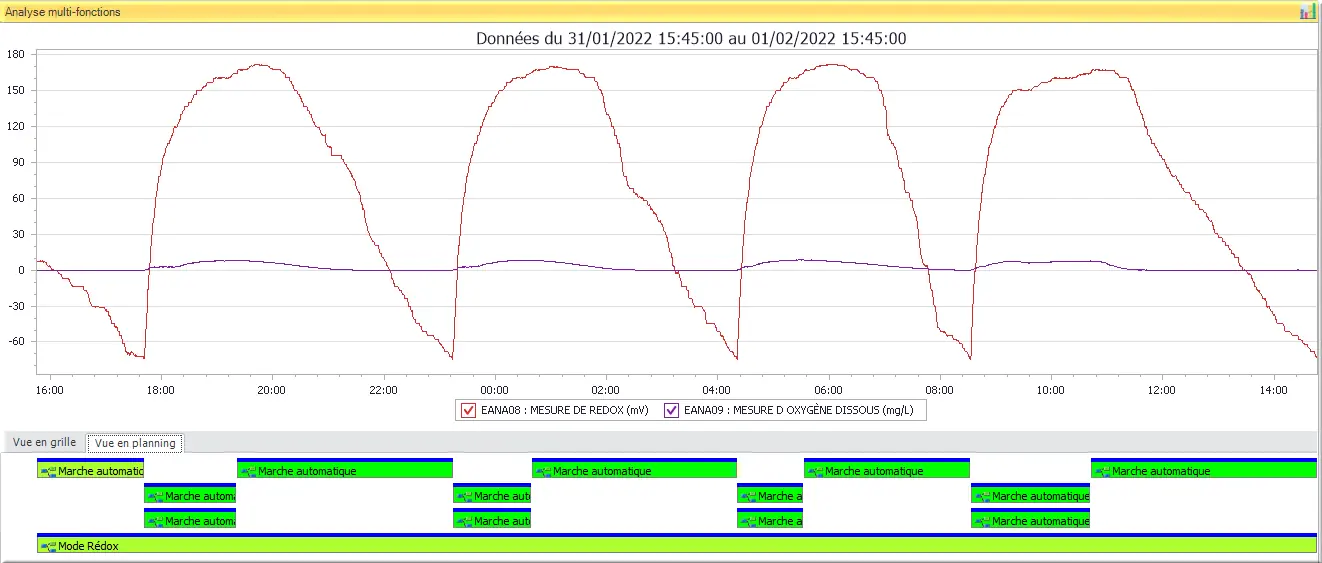

Figure 9 : traçabilité du suivi des évènements

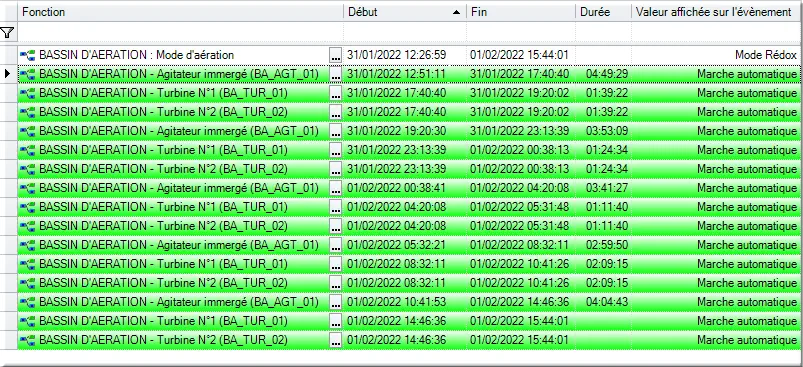

Figure 10 : Données associées au suivi

2.4 Les conditions

2.4.1 Fonction aération

2.4.2 Fonction agitation

2.5 Gestion des alarmes et défauts

Colonne Action DISPARITION :

1. ACK : Acquittement opérateur ;
2. RET : Retour de la mesure sur une plage « Normale ».

Colonnes de droite :

1. ALR = Alarme : Pas de réarmement nécessaire, alerte seulement l’opérateur en supervision ;
2. DEF = Défaut : réarmer via le bouton poussoir de réarmement physique ou via la supervision est obligatoire.

2.6 Séquence

2.6.1 Aération

Fonction de gestion des turbines 1 & 2 et de l’agitateur immergé en fonction du mode sélectionné. Validation : ☐

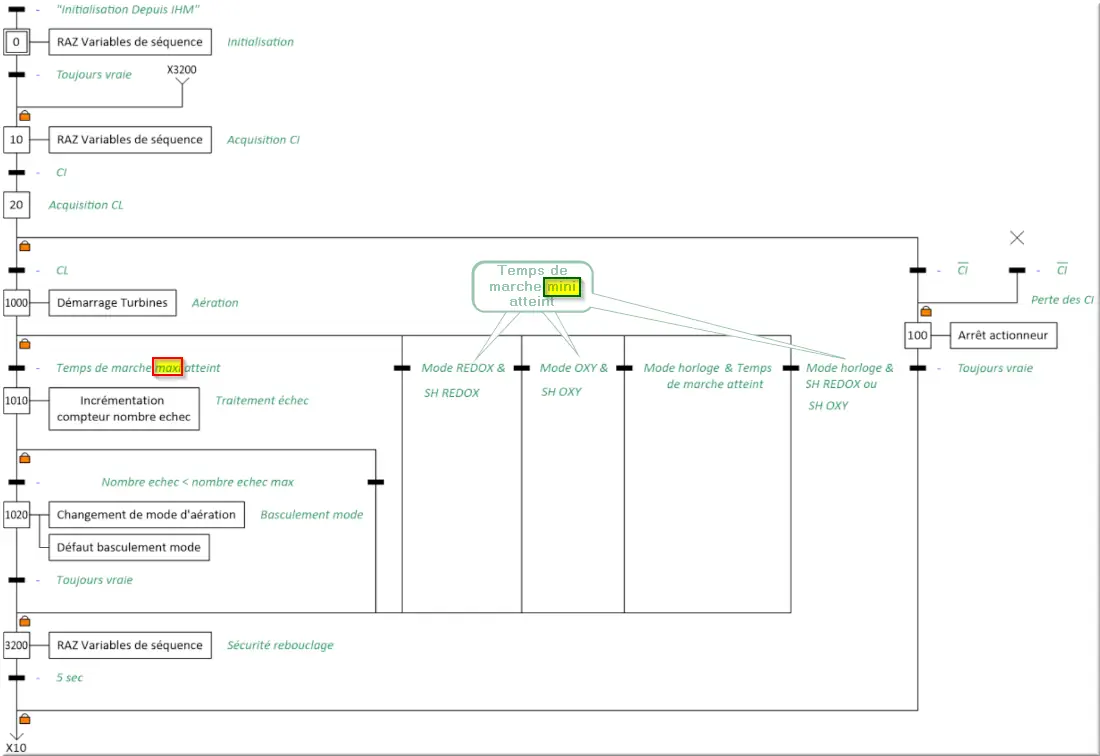

Figure 11 : seq aération

2.7 Paramètres

2.7.1 Paramètres équipement

2.7.2 Plages horaires

Tableau de 5 plages horaires :

2.7.3 Paramètres défauts seuils analogiques

BA_OX_01 : Sonde oxygène

BA_RH_01 : Sonde rédox

2.8 Tests

2.8.1 E/S

2.8.2 Fonction

2.9 Validation

2.9.1 Fonction Mesure

2.9.2 Fonction Aération

2.9.3 Fonction Agitation
